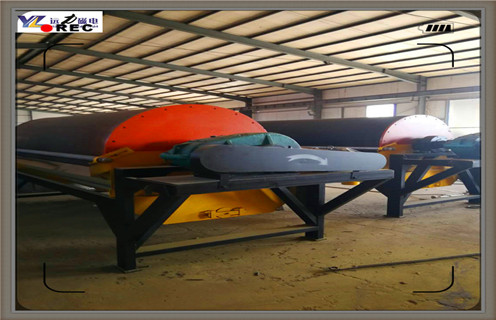

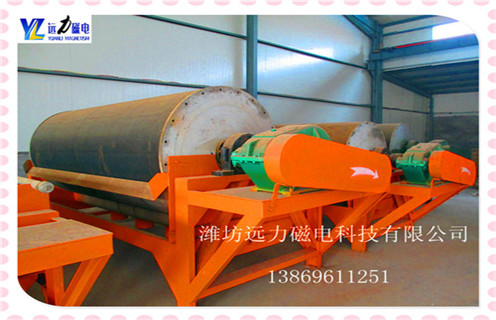

湖南順流磁選機跑鐵精粉怎么處理_結構工作原理圖_湖南順流磁選機跑鐵精粉怎么處理如何調整及工藝流程圖，下順流河沙水選磁選機(又稱CTS型下順流永磁筒式磁選機)是專為河沙、海沙等濕性砂石物料設計的高效磁選設備，以永磁磁系產生穩定強磁場為核心，采用下部給礦、水流與滾筒旋轉方向一致的下順流工作模式，實現河沙中鐵磁性礦物(如磁鐵礦、磁黃鐵礦等)與非磁性砂石的高效分離，同時兼具水洗脫泥功能，可大幅提升河沙品質和鐵精粉回收率。作為河沙資源化利用和洗砂生產線的關鍵設備，其核心作用是清除河沙中的磁性雜質、提取有價鐵礦物，既能為建筑用砂提供純凈原料，又能回收鐵精粉創造額外經濟效益，適配中小型洗砂廠、河道清淤項目、砂石骨料加工廠等連續運行工況。

一、湖南順流磁選機跑鐵精粉怎么處理_結構工作原理圖_湖南順流磁選機跑鐵精粉怎么處理如何調整及工藝流程圖

該設備屬于濕式永磁磁選機的主流機型，與半逆流(CTB)、逆流(CTN)機型相比，具有**處理量大、結構簡單、能耗低**等顯著優勢，主流型號包括CTS600×1800、CTS750×2200、CTS900×2400等，可根據河沙處理量、磁性礦物含量、給料粒度等需求靈活選型，適配不同規模的河沙處理生產線。

二、湖南順流磁選機跑鐵精粉怎么處理_結構工作原理圖_湖南順流磁選機跑鐵精粉怎么處理如何調整及工藝流程圖核心結構組成

下順流河沙水選磁選機結構設計兼顧高效分選與穩定運行，核心由永磁磁系、分選槽體、傳動系統、給排料機構及支撐框架五大模塊組成，部分高端型號增設耐磨防護、自動沖洗及變頻調速裝置，提升設備耐用性與智能化水平。

(一)永磁磁系

永磁磁系是磁選的核心部件，決定設備的分選能力，主要由稀土永磁體(釹鐵硼)或鐵氧體磁塊、導磁板、非導磁不銹鋼外殼組成，采用**磁塊交叉排列**與**大磁包角**(160-175°)設計，優化磁場分布。永磁體采用高性能釹鐵硼材料，磁表強度可達**3800-6000高斯**，磁場穩定持久，使用壽命長達8-10年，無需通電勵磁，節能環保;導磁板采用優質低碳鋼板，用于引導磁場方向，增強磁場梯度，確保能有效吸附河沙中的磁性礦物;非導磁不銹鋼外殼(304/316材質)兼具耐磨、耐腐蝕特性，表面可貼耐磨陶瓷片，防止河沙沖刷磨損，保護內部磁塊不受損壞。

(二)分選槽體

分選槽體是物料分選的核心區域，采用下部給礦、下順流設計，主要由槽體本體、泛水板、尾礦堰板、精礦沖洗裝置組成，材質為碳鋼或不銹鋼，內襯耐磨橡膠或聚氨酯，延長使用壽命。槽體本體呈U型結構，為河沙與水流提供穩定的分選空間;泛水板設置在給礦口，使礦漿均勻分布并形成穩定流層，避免局部流速過快導致磁性礦物流失;尾礦堰板可調節高度，控制尾礦排出速度，確保分選時間充足;精礦沖洗裝置配備高壓噴頭，在精礦卸料區沖洗磁性礦物表面的附著泥沙，提升鐵精粉品位(可達30-45%)。

(三)傳動系統

傳動系統為設備提供穩定動力，主要由減速電機、主動滾筒、從動滾筒、軸承座及三角皮帶組成，部分型號采用**變頻調速**設計，適配不同處理量需求。減速電機提供低速大扭矩動力，轉速控制在**15-25r/min**，確保磁性礦物充分吸附與卸料;主動滾筒與從動滾筒采用無縫鋼管制作，表面包裹耐磨橡膠或陶瓷，防止河沙磨損與打滑;軸承座采用全密封防水設計，抵御河沙與水分侵蝕，降低維護頻次;三角皮帶傳動平穩，噪音低，便于維護更換。

(四)給排料機構

給排料機構實現物料的均勻給入與高效排出，主要由下部給礦斗、精礦收集槽、尾礦排出槽及導流板組成。下部給礦斗采用傾斜設計，配備格柵篩網，預先去除河沙中的大塊雜質(如石塊、樹枝等)，防止設備卡阻;精礦收集槽設置在滾筒下方，承接沖洗后的鐵精粉，通過溜槽輸送至精礦池;尾礦排出槽與水流方向一致，非磁性河沙經脫泥后通過尾礦槽排出，實現“磁選+水洗”一體化作業;導流板引導水流均勻流動，避免局部渦流影響分選效果。

(五)支撐框架

支撐框架作為設備的基礎結構，采用型鋼焊接成型，表面經噴砂除銹與防腐處理，具備足夠的承重能力和抗沖擊性能，可抵御河沙輸送過程中的震動和沖擊。框架配備水平調節裝置，可根據安裝場地調整設備水平度，確保分選槽體水流平穩;部分型號增設移動輪組，便于設備搬遷與維護，適配河道清淤等移動作業場景。
